Алюминиевый профиль редко используется в готовом виде. В зависимости от назначения его необходимо нарезать в размер, просверлить, профрезеровать, выполнить пазы или отверстия, подготовить места для крепежа. Все эти операции относятся к механической обработке алюминиевого профиля.
От качества обработки напрямую зависят точность сборки, внешний вид готового изделия и соответствие конструкции проектным размерам. Особенно это важно при изготовлении деталей по чертежам, серийном производстве и создании сложных алюминиевых конструкций.

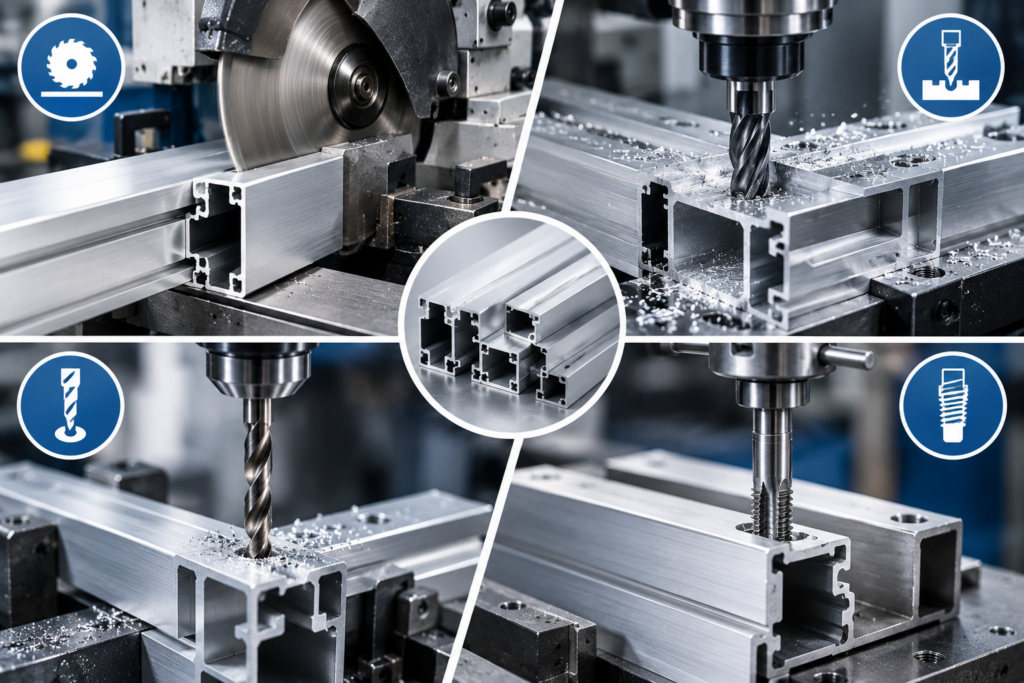

Основные операции — резка, фрезеровка, сверление и нарезка резьбы. Разберемся, чем они отличаются, для чего используются и что необходимо учитывать при заказе обработки алюминиевого профиля.
Что такое механическая обработка алюминиевого профиля
Механическая обработка — это комплекс операций, при которых исходному алюминиевому профилю придают необходимые размеры, форму и функциональные элементы.
В зависимости от задачи могут выполняться:
- резка и распиловка;
- фрезерование;
- сверление;
- зенкование и развертывание;
- нарезание внутренней резьбы;
- токарная обработка;
- изготовление пазов и канавок;
- обработка сложных поверхностей;
- гибка профиля.
Современное оборудование с ЧПУ позволяет выполнять как отдельные операции, так и комплексную обработку детали по одному техническому заданию. На «ЭлоксAL» заявлена обработка алюминиевого профиля с точностью до 0,01 мм, а максимальная длина обрабатываемых деталей составляет до 7000 мм.
Резка алюминиевого профиля
Резка — одна из наиболее распространенных операций. Она позволяет получить из длинномерного профиля заготовки необходимой длины.
На первый взгляд операция кажется простой, однако при серийном производстве даже небольшое отклонение от заданного размера может привести к проблемам при последующей сборке.
Для чего нужна резка
Резка используется, когда необходимо:
- получить заготовки заданной длины;
- подготовить профиль к последующей обработке;
- сформировать элементы конструкции;
- выполнить рез под определенным углом;
- изготовить большое количество одинаковых деталей.
Например, если из одного алюминиевого профиля необходимо изготовить несколько десятков одинаковых элементов, важно обеспечить повторяемость размеров каждой заготовки.
На производстве «ЭлоксAL» выполняется точная распиловка профиля, в том числе резка под углом. На странице услуги указана максимальная длина реза 7000 мм и точность реза ±0,6 мм.
Резка алюминиевого профиля по размеру
При заказе резки недостаточно указать только общую длину профиля.
В техническом задании желательно определить:
- длину каждой заготовки;
- количество деталей;
- требуемую точность;
- угол реза;
- последовательность дальнейшей обработки;
- требования к качеству торца.
Это особенно важно, если после резки заготовка сразу поступает на фрезерный или сверлильный станок.
Почему важна точность резки
Представим конструкцию, состоящую из нескольких алюминиевых деталей. Если каждая из них имеет небольшое отклонение от проектного размера, при сборке эти отклонения могут суммироваться.
Поэтому чем сложнее конструкция, тем важнее контролировать размеры уже на этапе подготовки заготовок.
Фрезеровка алюминиевого профиля
Фрезерная обработка позволяет удалять часть материала и формировать на поверхности профиля пазы, канавки, отверстия и другие элементы сложной формы.
В отличие от простой резки, фрезерование дает значительно больше возможностей для создания геометрии детали.
Что можно сделать фрезеровкой
С помощью фрезерной обработки можно выполнять:
- продольные и поперечные пазы;
- канавки;
- посадочные места;
- фасонные поверхности;
- технологические выемки;
- элементы сложной формы;
- обработку по заданной траектории.
«ЭлоксAL» указывает возможность изготовления пазов и канавок, фасонной обработки поверхностей и обработки по сложным траекториям.
Где применяется фрезерование
Фрезерование востребовано при изготовлении:
- деталей машин и оборудования;
- мебельного профиля;
- элементов фасадных систем;
- конструкционных деталей;
- рекламных конструкций;
- светотехнического оборудования;
- промышленных изделий.
Алюминий хорошо подходит для механической обработки благодаря сочетанию небольшой массы и технологичности, однако для получения стабильного результата важно правильно подобрать инструмент и режим обработки.
Сверление алюминиевого профиля
Сверление используется для формирования отверстий под крепеж, соединительные элементы, заклепки и другие компоненты конструкции.
В зависимости от требований отверстие может иметь не только заданный диаметр, но и определенную глубину, положение и качество поверхности.
Основные виды сверлильных операций
При обработке алюминиевого профиля могут выполняться:
- обычное сверление;
- сверление отверстий заданного диаметра;
- зенкование;
- развертывание;
- подготовка отверстия под последующее нарезание резьбы.
На «ЭлоксAL» сверлильные работы включают сверление точных отверстий, зенкование, развертывание и нарезание резьбы метчиком.
Почему важно правильно расположить отверстия
При серийном производстве положение отверстий должно повторяться от детали к детали.
Даже небольшое смещение может затруднить установку крепежа или привести к несовпадению элементов при сборке.
Поэтому координаты отверстий желательно задавать непосредственно на чертеже или в цифровой модели детали.
Нарезание резьбы в алюминиевом профиле
Если деталь должна соединяться с помощью винтового крепежа непосредственно через резьбовое отверстие, после сверления выполняется нарезка резьбы.
Внутренняя резьба позволяет отказаться от отдельных гаек в некоторых конструкциях и сделать соединение более компактным.
Как выполняется операция
Обычно технологическая последовательность выглядит следующим образом:
- На детали определяется положение будущего резьбового отверстия.
- Выполняется сверление отверстия необходимого диаметра.
- При необходимости производится подготовительная обработка.
- Метчиком формируется внутренняя резьба.
- Проверяется качество и соответствие резьбы требованиям чертежа.
Для ответственных деталей важно заранее указать стандарт резьбы, ее диаметр, шаг и глубину.
Например, обозначения типа М6 или М8 сами по себе задают не все необходимые параметры для конкретной технологической задачи — в техническом задании могут потребоваться дополнительные сведения о глубине отверстия, допусках и расположении.
Зачем нужны зенкование и развертывание
Помимо сверления и резьбы, при изготовлении алюминиевых деталей могут потребоваться дополнительные операции.
Зенкование используется, например, для формирования углубления или конической части отверстия под определенный тип крепежа. Это позволяет расположить головку крепежного элемента заподлицо с поверхностью или получить необходимую геометрию отверстия.
Развертывание применяется для более точной обработки уже сформированного отверстия.
Такие операции особенно актуальны, когда требуется высокая точность посадки соединяемых деталей.
Обработка алюминиевого профиля на станках с ЧПУ
Для изготовления сложных деталей часто применяются станки с числовым программным управлением.
Их преимущество заключается в возможности задать последовательность операций в цифровой программе и обеспечить повторяемость обработки.
Это особенно важно при серийном производстве, когда необходимо изготовить большое количество одинаковых деталей.
На «ЭлоксAL» заявлен станочный парк с ЧПУ, возможность работы по чертежам заказчика и точность обработки до 0,01 мм.
При этом фактические допуски конкретной детали зависят от операции, конструкции профиля, требований чертежа и технологических возможностей производства.
В каком порядке выполнять механическую обработку
Последовательность операций определяется конструкцией детали.
В типовом случае технологическая цепочка может выглядеть так:
профиль → резка → сверление/фрезерование → нарезание резьбы → контроль → поверхностная обработка.
Однако это не универсальная схема.
Например, если профиль планируется анодировать, необходимо заранее определить, какие операции следует выполнить до нанесения покрытия, а какие допустимо выполнять после него.
Это важный момент, поскольку механическая обработка уже анодированной поверхности может нарушить защитный слой на обработанном участке.
Механическая обработка до или после анодирования
Выбор последовательности зависит от конструкции и требований к готовому изделию.
Если отверстие, паз или другая обработанная область должна сохранить защиту анодного покрытия, логично предусмотреть соответствующую обработку до анодирования.
Если же механическая обработка выполняется после нанесения покрытия, необходимо учитывать, что в зоне резания или сверления защитный слой будет удален.
Поэтому порядок операций лучше согласовать еще на этапе подготовки технического задания.
На практике это позволяет избежать ситуации, когда готовый профиль приходится дополнительно дорабатывать, нарушая уже нанесенное покрытие.
Механическая обработка анодированного алюминия
Анодированный алюминий также можно подвергать механической обработке, но технологию необходимо подбирать с учетом наличия поверхностного покрытия.
При резке, сверлении или фрезеровании в месте обработки анодный слой может быть удален. Поэтому если внешний вид и защитные свойства поверхности имеют значение, порядок производства лучше продумать заранее.
Для многих изделий рациональнее сначала выполнить основные механические операции, а затем провести анодирование готовой детали или профиля.
Что указать в техническом задании
Чтобы производитель мог правильно рассчитать технологию обработки, в техническом задании желательно указать:
- марку алюминиевого сплава;
- чертеж или 3D-модель;
- общие размеры детали;
- длину и количество заготовок;
- допуски;
- координаты отверстий;
- диаметры отверстий;
- параметры резьбы;
- размеры пазов и канавок;
- углы резки;
- требования к поверхности;
- необходимость анодирования или другой финишной обработки;
- объем партии.
«ЭлоксAL» принимает чертежи в форматах DWG, DXF и PDF; в документации рекомендуется указывать размеры, допуски, материал, требования к обработке поверхности и планируемый объем производства.
Чем подробнее составлено техническое задание, тем меньше вопросов возникает на этапе запуска производства.
Как контролируется качество механической обработки
После выполнения операций важно проверить соответствие детали чертежу.
Контролируются, в частности:
- линейные размеры;
- диаметр и положение отверстий;
- глубина обработки;
- параметры резьбы;
- геометрия пазов;
- углы;
- качество обработанной поверхности.
На «ЭлоксAL» заявлен контроль геометрических размеров современными измерительными приборами, а работы выполняются в соответствии с ГОСТ.
При серийном производстве контроль особенно важен: необходимо не только получить одну деталь нужного размера, но и обеспечить повторяемость характеристик всей партии.
Механическая обработка алюминиевого профиля по чертежам
При изготовлении нестандартных деталей производство может работать непосредственно по документации заказчика.
Это удобно, если требуется получить не просто алюминиевый профиль определенной длины, а полностью готовую деталь, которую можно сразу использовать в сборке.
Например, вместо самостоятельной резки, сверления и нарезания резьбы заказчик передает производителю чертеж с готовой геометрией. На выходе получается партия деталей с выполненными технологическими операциями.
Такой подход сокращает количество производственных этапов на стороне заказчика и позволяет централизовать контроль качества.
Где применяется механическая обработка алюминия
Механическая обработка алюминиевого профиля востребована в различных отраслях:
- строительстве и архитектуре — для элементов фасадных и оконных систем;
- машиностроении — для деталей оборудования;
- мебельном производстве — для профильных компонентов;
- рекламной отрасли — для конструкций и каркасов;
- светотехнике — для корпусов и элементов оборудования;
- промышленном производстве — для деталей и сборочных компонентов.
Именно возможность сочетать небольшой вес алюминия с точной механической обработкой делает профиль удобным материалом для подобных задач. «ЭлоксAL» также указывает строительство, машиностроение, авиационную промышленность, мебельное производство, рекламные конструкции и светотехническое оборудование среди областей применения услуги.
Почему комплексная обработка выгоднее отдельных операций
Если одному подрядчику передается весь комплекс работ — от резки до сверления, фрезеровки и последующей обработки поверхности, — проще контролировать соответствие деталей единому техническому заданию.
Кроме того, уменьшается количество промежуточных операций:
чертеж → заготовка → механическая обработка → финишная обработка → готовая деталь.
При передаче разных операций нескольким подрядчикам между этапами возникают дополнительные перевозки, приемка и контроль.
Комплексное производство позволяет сократить количество таких переходов и упростить взаимодействие.
Как выбрать подрядчика для механической обработки
При выборе производственной площадки стоит обратить внимание не только на стоимость услуги.
Имеет значение:
- какое оборудование используется;
- какие размеры деталей можно обрабатывать;
- какие допуски доступны;
- работает ли производство с чертежами заказчика;
- выполняется ли контроль готовых изделий;
- можно ли объединить механическую обработку с анодированием;
- какой объем серийного производства доступен.
Для сложных заказов также стоит заранее согласовать тестовую или опытную партию. Это позволяет проверить технологию до запуска большого объема.
Частые вопросы
Можно ли заказать только резку алюминиевого профиля?
Да. Резка может выполняться как самостоятельная операция или входить в комплексную механическую обработку.
Можно ли одновременно выполнить резку, сверление и фрезеровку?
Да, если оборудование и технологический процесс позволяют выполнить необходимые операции. Для сложных деталей это обычно удобнее, чем организовывать каждую операцию отдельно.
Можно ли нарезать резьбу непосредственно в алюминиевом профиле?
Да. В зависимости от конструкции выполняется подготовительное отверстие, после чего нарезается внутренняя резьба. Необходимые диаметр, шаг и глубину следует задавать в технической документации.
Какую точность можно получить?
Точность зависит от конкретной операции, конструкции детали и требований чертежа. На «ЭлоксAL» заявлена точность механической обработки до 0,01 мм, при этом конкретные допуски определяются для каждой детали отдельно.
Можно ли обработать длинный алюминиевый профиль?
Да, возможности зависят от оборудования. Для механической обработки на «ЭлоксAL» указана максимальная длина деталей до 7000 мм.
Заключение
Механическая обработка алюминиевого профиля позволяет превратить стандартную заготовку в готовую деталь с необходимыми размерами и функциональными элементами.
Резка отвечает за получение заготовок заданной длины, фрезеровка позволяет создавать пазы, канавки и сложные поверхности, сверление — точные отверстия, а нарезка резьбы — подготовленные места для резьбовых соединений.
При сложных проектах важно рассматривать эти операции не по отдельности, а как единую технологическую цепочку. Еще на этапе подготовки чертежа необходимо определить размеры, допуски, отверстия, резьбу, требования к поверхности и порядок нанесения покрытия.
Такой подход помогает получить детали, которые не требуют дополнительной доработки и готовы к непосредственной сборке или дальнейшему использованию.
